Minipivovar Paličák >> Automatizace varny piva <<

Představení projektu

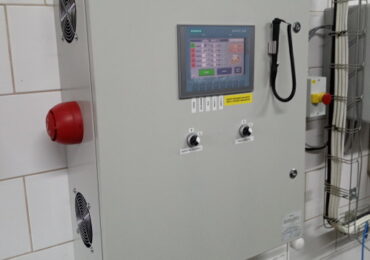

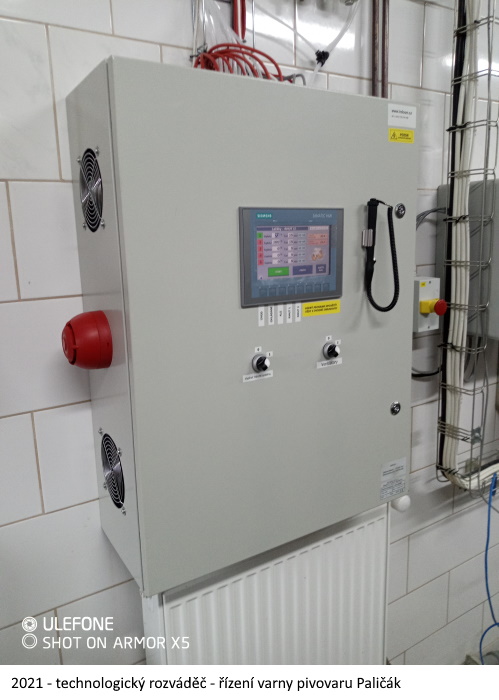

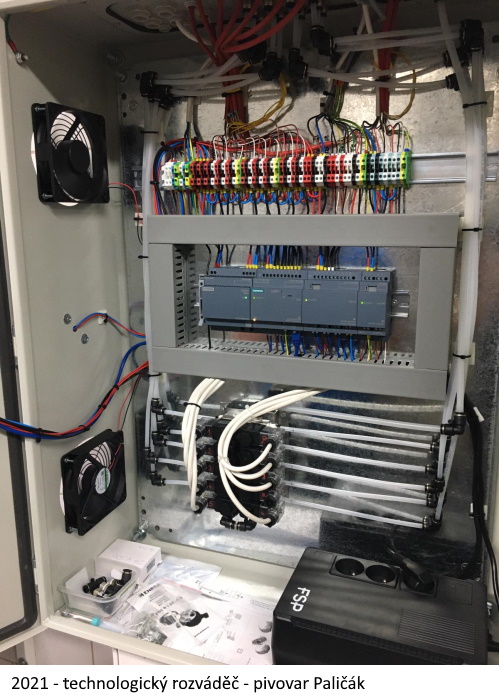

Předmětem zakázky byla automatizace varny piva. Dílo bylo provedeno ve spolupráci s firmou Water4life s.r.o., která zakázku zastřešovala a dodávala nové pneumatické ventily včetně rozvodu tlakového vzduchu v rozváděči. Mým úkolem bylo sestavit technologický rozváděč a naprogramovat řídící jednotku dle požadavků zákazníka.

> Řídící systém Siemens Logo!

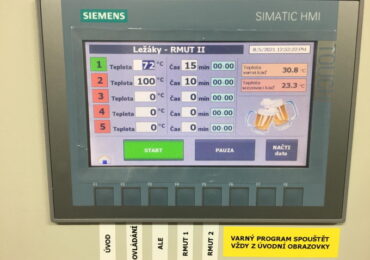

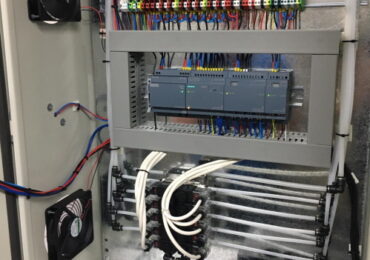

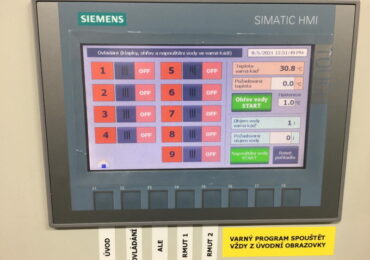

Vzhledem k velikosti varny byla zvolena jednotka Siemens Logo s rozšiřujícími moduly I/O a modulem pro připojení teplotních senzorů PT100. Rozhraním mezi obsluhou a Logem je dotykový panel Siemens Simatic, na kterém lze nastavit varné programy v manuálním či automatickém módu. Součástí je také obrazovka ovládání pneumatických klapek, ohřevu vody ve varné kádi a řízení napouštění vody do kádě s informacemi o teplotách.

> Programování

Programováno bylo realizováno v softwaru Logo SoftComfort a TIA Portal. Celý program téměř vyčerpal kapacitu paměti základního modulu řídící jednotky.

> Videoprezentace

Krátké video z akce je ke shlédnutí zde:
video
